Accueil›Méthodes à la vapeur›Vaporisation sous cloche

Désinfection sous cloche

Dans les années 1990, la vaporisation des grandes surfaces sous des cloches en acier ou en aluminium a été mise en place par l’entreprise allemande Seifert et s’est imposée comme un dispositif innovant de vaporisation des sols.

L’avantage de ce dispositif, particulièrement vis-à-vis de la désinfection sous bâches, est une forte augmentation de la vapeur infiltrée, qui s’élève de 4 kg / h et m² sous bâche à plus de 30 kg / h et m² sous cloche.

Le résultat est une réduction significative du temps de vaporisation et donc de la consommation de fiou

Consommation énergétique

La consommation de fioul par m² dépend de la consistance du sol et du temps de vaporisation ; il est d’env. 0,3 L sur une profondeur de 8-10 cm et de 1 Litre sur une profondeur de 25-30 cm. La température au sol peut atteindre les 85°C.

Par conséquent, vous économisez jusqu’à 50% de fioul et donc d’énergie avec une vaporisation sous cloche par rapport à la désinfection sous bâches.

En bref :
1. Plus le temps de vaporisation est long, plus les pertes d’énergie sont importantes et donc la consommation d’énergie par m².
2. Le temps de vaporisation est d’env. 8 à 12 minutes sur une profondeur de 10 cm.
3. Sous une cloche normale, on peut produire jusqu’à 30 kg de vapeur par heure et par m²*.

Il n’existe qu’un seul dispositif plus économique : la vaporisation sandwich

GÉNÉRATEUR DE VAPEUR SEMI- AUTOMATIQUE MSDA 600 GÉNÉRATEUR DE VAPEUR SEMI- AUTOMATIQUE MSDA 600
GÉNÉRATEUR DE VAPEUR AUTOMATIQUE MSDZ-1 GÉNÉRATEUR DE VAPEUR AUTOMATIQUE MSDZ-1
Fully automatic steaming robot for groomed open air  Fully automatic steaming robot for groomed open air
Aluminium steaming hoods, ~6m², can be handled easily Aluminium steaming hoods, ~6m², can be handled easily
On greenhouse ceiling installed special steaming hoods On greenhouse ceiling installed special steaming hoods
Special steaming hoods for narrow beds, weighted Special steaming hoods for narrow beds, weighted
haubendämpfen_dämpfhaube_flügel_hinter_traktor haubendämpfen_dämpfhaube_flügel_hinter_traktor

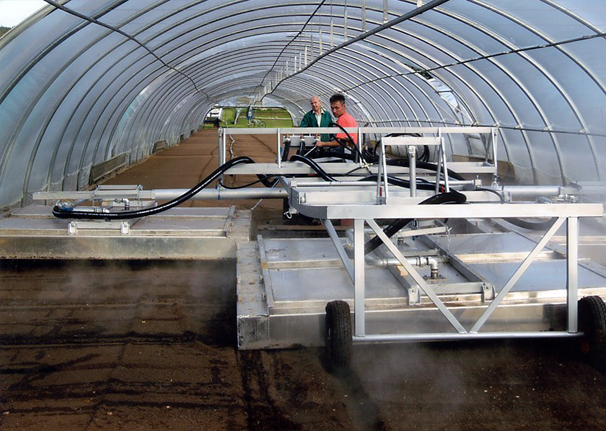

Steaming hood construction with adjustable side wings Steaming hood construction with adjustable side wings
Half automatic steaming device with special hydraulic adjustable hoods Half automatic steaming device with special hydraulic adjustable hoods
Steaming hood with own carrier and folding wings moved by a tractor Steaming hood with own carrier and folding wings moved by a tractor
25m²- steaming hood with 3 point suspension arm behind tractor 25m²- steaming hood with 3 point suspension arm behind tractor
Half automatic steaming device with folding wings  Half automatic steaming device with folding wings
Half automatic steaming device with folding wings Half automatic steaming device with folding wings
Half automatic steaming device with folding wings Half automatic steaming device with folding wings
Half automatic steaming hood mounted on rolls with hydraulic wings Half automatic steaming hood mounted on rolls with hydraulic wings
30m²- steaming hood with 3 point suspension arm behind tractor 30m²- steaming hood with 3 point suspension arm behind tractor
Steaming hood moved on rolls with a winch Steaming hood moved on rolls with a winch
Mobile MSD steam boiler connected to a 25m² steaming hood Mobile MSD steam boiler connected to a 25m² steaming hood
Manually handable steaming hood with 25cm long spikes Manually handable steaming hood with 25cm long spikes

Savoir-faire ! Conseils et astuces

Les cloches à vapeur spéciales de MSD sont réalisées en acier et en aluminium haut de gamme. Elles sont une durée de vie très longue. Les faire entrer dans les serres ou les tunnels ne pose aucun problème, et elles sont également faciles d’utilisation à ciel ouvert.

Selon la profondeur de vaporisation souhaitée et la nature du sol, les cloches à vapeur sont décalées à courtes intervalles de 5 (pour une profondeur de 5 cm) à 25 minutes (pour une profondeur de 20-25 cm). Pour un temps de pose plus long et un assainissement suffisant, on peut également aller jusqu’à une température de 75°C et une profondeur de 30 cm.

Nous réalisons sur mesure selon vos besoins chaque cloche à vapeur MSD. Pour évaluer la taille de la cloche, nous travaillons sur une base d’env. 30 kg de vapeur infiltrée dans le sol par heure et mètre carré.

Dans les serres de grande taille avec une structure stable, les cloches peuvent être installées sur rails et déplacées grâce à des cylindres de levage.

Les cloches de petite et moyenne taille peuvent tout à fait être déplacées manuellement à l’aide de languettes à bascule ou d’un dispositif de treuil électrique.

Les cloches à vapeur de grande taille peuvent être livrées avec un dispositif d’adaptation hydraulique à la largeur de la serre, de sorte que la largeur de surface travaillée de chaque côté puisse être adaptée selon les besoins.

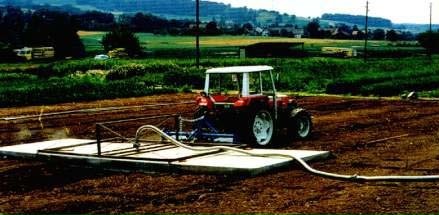

exploitation horticole GARTMANN,
Oberwenningen/CH

Cloches fixes, exploitation
horticole REISCHLE

Treuil pour le déplacement des cloches

Cloches décalables à système hydraulique

Après le passage des cloches, il est conseillé de couvrir les surfaces vaporisées. Des bâches fixées à la cloche sont tout à fait adaptées et faciles à mettre en place. L’objectif est de préserver le plus longtemps possible la vapeur restante et donc la chaleur dans le sol. Plus la chaleur fait effet longtemps, plus l’assainissement sera efficace.

Pour voir des cloches à vapeur automatisées: vidéo sur YouTube

Quel générateur choisir pour mon exploitation?

La surface vaporisée en une opération dépend de la profondeur de vaporisation et de la taille du générateur ainsi que de la cloche à vapeur.

Générateur de vapeurMS 100MS 200S 250S 350S 500
Surface en m²3-4*7-8*10*13-14*18-19*
Générateur de vapeurS 750S 950S 1350S 2000
Surface en m²26-27*33-34*45*66-67*

*Il est possible d’atteindre des capacités de surface vaporisées plus grandes, de plus de 50 kg / h / m2, en mettant en œuvre plus de matériel ou plus de moyens techniques (par ex.: cloches en acier, vaporisation sandwich etc.).

Le temps de vaporisation pour une opération dépend de la nature du sol et de la température extérieure; il est d’env. 8 à 10 minutes pour une profondeur de 10 cm et on atteint une température au sol d’env. 80°C.
